4×2石墨高速铣刀 高效精密加工石墨材料的技术解析

引言

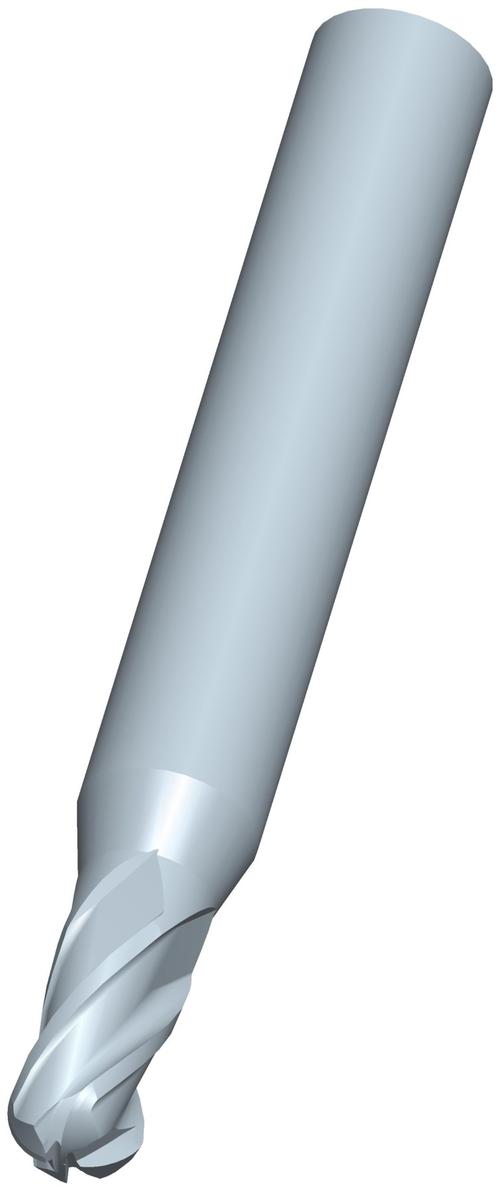

石墨材料因其优异的导电性、耐高温性和化学稳定性，广泛应用于模具制造、电极加工、半导体及新能源等领域。石墨的脆性和磨蚀性对刀具提出了严苛要求。4×2石墨高速铣刀（即直径4mm、刃长2mm或类似规格的金刚石涂层铣刀）专为石墨高速加工而设计，平衡了加工效率与表面质量。

一、石墨高速铣刀的设计特点

1.1 基体材料

石墨高速铣刀通常采用超细晶粒硬质合金基体，兼具高硬度和抗冲击性。部分高端产品使用金刚石涂层（如CVD金刚石或PCD），显著提升耐磨性，减少石墨粉尘对刀具的磨损。

1.2 几何参数优化

4×2规格（直径4mm、有效刃长2mm）适用于小径精加工和清角作业。刀具采用大螺旋角设计（通常30°~45°），增强排屑能力；刃口经过钝化处理，避免石墨边缘崩缺；容屑槽抛光以减少摩擦热。

1.3 涂层技术

金刚石涂层是石墨加工的首选，其硬度高达HV 8000~10000，摩擦系数低，可有效抑制石墨粘附。部分刀具采用类金刚石（DLC）涂层，适用于中低速场合。

二、高速铣削石墨的工艺优势

2.1 高转速与高进给

石墨高速铣刀配合高速主轴（转速20,000~60,000 rpm）可实现高进给率加工，材料去除率显著提升。4mm直径刀具在精加工中可达到0.02~0.05mm/齿的进给量。

2.2 干式切削

石墨加工无需冷却液，干式切削避免了粉尘结块和刀具热冲击，同时降低后续清理成本。刀具设计需保证排屑顺畅，防止粉尘堆积。

2.3 表面质量

通过优化刃口参数和切削策略，4×2铣刀可实现Ra 0.4~0.8μm的表面粗糙度，满足石墨电极等高精度零件的需求。

三、应用场景

• 石墨电极加工：4mm小径刀具适用于电极细部特征（如窄槽、清角）的精加工。
• 模具石墨件：用于玻璃成型模、注塑模等石墨部件的型腔精铣。
• 新能源领域：电池石墨双极板流道加工，要求高精度与低毛刺。

四、使用注意事项

1. 粉尘控制：必须配备高效集尘系统，避免石墨粉尘导电引发设备故障。
2. 刀具磨损监测：金刚石涂层刀具磨损后切削力剧增，需定期检查刃口完整性。
3. 切削参数匹配：建议线速度200~400 m/min，每齿进给0.01~0.03mm，根据石墨牌号调整。
4. 装夹刚性：小径刀具悬伸应尽量短，防止高速下振动导致崩刃。

结论

4×2石墨高速铣刀通过金刚石涂层、优化几何参数和高速切削策略，在石墨精密加工中展现出高耐磨、高效率与高表面质量的综合优势。合理选型与工艺控制是其发挥性能的关键，尤其适用于电极清角和微小流道加工等精细作业场景。
