数控铣床粗切石墨电极零件用实心平面立铣刀摄影图片解析

在精密模具制造领域，石墨电极因其优异的导电性和耐高温性成为电火花加工的首选材料。而为数控铣床粗切石墨电极零件选择合适的刀具，直接决定了加工效率与成品质量。本文以一张实心平面立铣刀的高速铣削摄影图片为切入点，解析石墨粗切的刀具选择和技术要点。

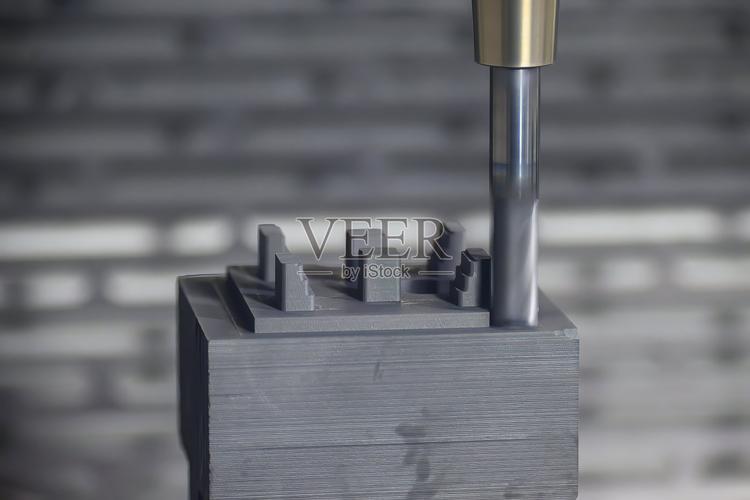

从摄影图片可以看出，这是一把用于数控铣床的实心平面立铣刀，整体呈深灰金属光泽，刀体为圆柱柄结构，底部带若干不等分螺旋刃。实心硬质合金材质保证高刚性和抗冲击性；平面设计适合粗加工时的平面及轮廓走刀。图片还展示了典型的高速铣削姿态，冷却气流吹散石墨粉尘。

石墨电极粗加工对刀具要求特殊。石墨脆且磨蚀性强，高速切削产生大量粉屑。粗切阶段以保证材料去除率为主，需注意：选用金刚石涂层硬质合金刀具以降低磨损；采用大螺旋角和大容屑槽设计，利于排屑、防崩刃；主张“高转速、中等进给、小切深”参数策略，平衡表面质量与刀具寿命。图片中实心平面立铣刀的锋刃保持锐利，正是粗切阶段的理想状态。

实际加工中，操作人员常依据此类摄影图片检查刀具磨损和排屑落点。若刀刃出现白亮反光，说明涂层开始脱落，需及时更换。借助数控铣床高速铣削，此类石墨专用实心立铣刀可实现0.5-1毫米切深、8000-15000转/分、3000-5000毫米/分进给，加工效率为传统加工的三倍以上。摄影记录也被用于工艺交底周知工艺要点。

了解数控铣床用实心平面立铣刀用于粗切石墨电极的支持性角色，有助于读图检查这些知识能在实际现场帮助避免用错刀具。
