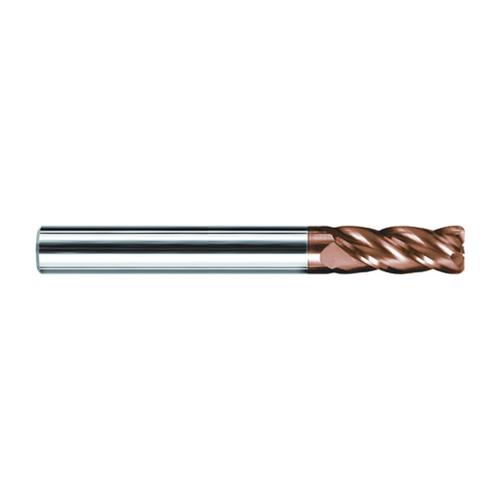

四刃直柄圆弧立铣刀 石墨高速铣削的高效解决方案

引言

在模具制造、航空航天及精密零件加工领域，石墨材料因其优异的导电性、耐高温性和低热膨胀系数而被广泛应用。石墨的高速铣削也对刀具提出了严苛要求：高耐磨性、抗冲击性、良好的排屑能力以及稳定的加工精度。四刃直柄圆弧立铣刀作为专为石墨高速铣削设计的刀具，凭借其独特的结构优势，成为提升加工效率与表面质量的关键工具。本文将从结构特点、性能优势、应用场景及使用要点等方面，全面解析这款刀具的技术内涵。

一、结构特点解析

四刃直柄圆弧立铣刀的核心设计围绕“四刃”与“圆弧”展开，其结构特点主要体现在以下几个方面：

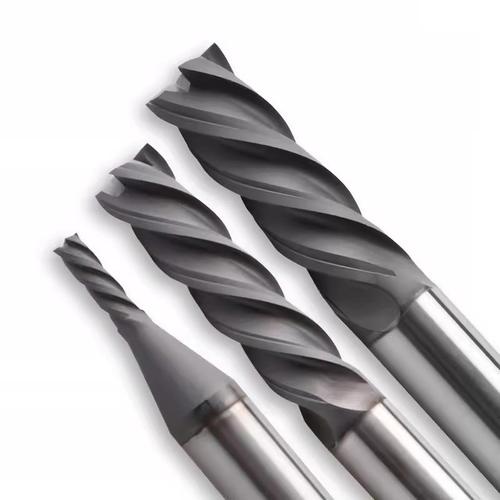

1. 四刃设计：四个螺旋切削刃均布于刀体圆周，相比两刃或三刃刀具，在相同进给速度下每齿切削负荷更小，有利于提高进给速率和材料去除率；同时四刃结构增强了刀具刚性，在高速旋转时抗振性更优，可有效抑制石墨加工中常见的崩边和微裂纹。
2. 直柄结构：直柄设计便于高精度夹持（如液压刀柄、热缩刀柄），确保刀具在高速旋转下的跳动量极小，从而保证加工精度和刀具寿命。直柄也便于刀具的标准化管理和快速换刀。
3. 圆弧刃口：刃口采用圆弧过渡处理，避免了尖角应力集中，显著提高了刃口强度。在铣削石墨时，圆弧刃口能实现平滑切削，减少刀具与工件之间的冲击，降低刀具磨损速率，同时改善排屑流畅性，防止石墨粉尘堆积导致二次切削。
4. 特殊涂层与材质：针对石墨的高磨蚀性，刀具通常采用超细晶粒硬质合金基体，并辅以DLC（类金刚石）或金刚石涂层，以降低摩擦系数、提高耐磨性，延长刀具使用寿命。

二、性能优势

1. 高材料去除率：四刃设计允许更高的每齿进给量，结合石墨高速铣削特性（主轴转速可达20000-40000 rpm），可实现快速粗加工与精加工一体化，大幅缩短加工周期。
2. 优异的表面质量：圆弧刃口和四刃分屑作用使切削力分布更均匀，减少石墨工件表面的崩角和撕裂，获得更低的表面粗糙度值，减少后续抛光工作量。
3. 长寿命与高稳定性：耐磨涂层与强韧基体的结合，使刀具在长时间高速切削中保持刃口锋利，减少了换刀频次，提升了加工过程的稳定性。
4. 良好的排屑性能：直柄配合合理的螺旋角设计（通常为30°-45°），促进了石墨粉尘的快速排出，避免了切屑二次研磨，降低了刀具磨损和工件表面划伤风险。

三、典型应用场景

1. 石墨电极加工：在电火花加工（EDM）用石墨电极的铣削中，四刃直柄圆弧立铣刀广泛应用于粗加工、半精加工和精加工，可高效完成电极的轮廓、槽腔及精细纹理加工。
2. 玻璃模具制造：石墨材料常用于玻璃成型模具，刀具需在高速下完成复杂型腔的铣削，四刃圆弧立铣刀的高刚性和耐磨性可满足模具精度要求。
3. 航空航天石墨件：如火箭喷嘴、密封环等石墨零件的加工，要求刀具在高速下保持低振动和高精度，该刀具的稳定性优势明显。
4. 半导体石墨夹具：在半导体行业中，石墨夹具的精密槽孔加工对刀具的刃口质量和排屑性能要求极高，四刃圆弧立铣刀可实现高一致性的批量加工。

四、使用要点与注意事项

1. 合理选择切削参数：建议采用高转速、中等进给、小切宽的策略。粗加工时切深可适当加大，精加工时减小切宽以提高表面质量。避免切削参数突变导致刀具崩刃。
2. 冷却与除尘：石墨加工建议采用强力吸尘或微量润滑（MQL）方式，及时排出粉尘，防止粉尘聚集引起刀具过热和磨损加剧。如使用冷却液，需确保充分冷却，避免石墨粉尘遇水结块堵塞排屑槽。
3. 装夹精度：使用高精度刀柄（如液压刀柄或热缩刀柄），控制刀具跳动在0.01 mm以内，以充分发挥四刃刀具的切削平衡性。
4. 定期检测刀具磨损：石墨加工中刀具磨损主要表现为刃口钝化和涂层剥落，需定期检查刃口状态，及时更换磨损刀具，避免加工质量下降。
5. 安全防护：石墨粉尘具有导电性和吸入危害，操作时应配备防护装备并确保除尘系统正常运行。

##

四刃直柄圆弧立铣刀作为石墨高速铣削领域的专用刀具，通过四刃均载、圆弧强化和耐磨涂层等设计，在材料去除率、表面质量与刀具寿命之间实现了良好平衡。随着石墨零件在新能源、半导体、航空航天等行业的应用不断扩展，该刀具将持续发挥其高效、精密、稳定的加工优势，为制造业转型升级提供有力支撑。合理选用并科学使用这款刀具，将帮助企业显著提升石墨加工效率与产品竞争力。
